Felkértek egy iskolásoknak szóló előadás megtartására, és arra gondoltam, hogy jó téma megnézni, miből lesz a cserebogár: milyen nyersanyagból hívják elő a profik és az amatőrök a közreadott fotóikat. Amatőr oldalról ismerem a menetet, profi oldalról természetesen nem – viszont sokat olvastam a Hubble-ről.

Van videó is meg cikk is az interneten arról, hogy miként készül el a nyers Hubble-felvételekből a nagyközönségnek szánt kép, ám arra gondoltam: szerencsét próbálok én is. Legalább az előadásom hitelesebb lesz, én pedig magabiztosabb, hiszen nem csak beszélek a valamiről, hanem csinálom is. Emlékszem, volt valahol a MCSE korábbi portálján egy cikk a Hubble archívumáról, de már nem találtam meg.

A Hubble űrtávcső felhalmozta képekhez, legyenek azok nyers adatok vagy már feldolgozottak, a Hubble Legacy Archive ad hozzáférést. Beírom a keresőbe, mi érdekel, és kiválasztom, melyik műszer nyers vagy milyen szinten feldolgozott képét kérem. Az 1-es szint a nyers kép. Beteszem a kért képeket egy bevásárlókosárba és ingyen letöltöm őket. Ennyire egyszerű.

És akkor lássuk.

A Hubble űrtávcső pont olyan műszer mint a többi fényképezőgép: nem tökéletes. Nyers Hubble-képeket kértem le tehát, és a lehető legegyszerűbb módon, mégcsak nem is stackelve, sokat csalva állítottam elő egy végső képet. Szinte mindenki profibban áll hozzá, mint én, ám én nem tartom ezt követendő iránynak a magam számára, mindössze demonstratíve fogtam hozzá, haddlám-alapon.

A Hubble természetesen nem veszteségesen tömörített JPG-t rögzít (hogy pontosan mit, arról biztosan van valahol műszaki leírás, lusta voltam tovább keresni az első pár sikertelen guglizás után), hanem FITS fájlokat kapnak kézhez a grafikusok. Ezek a NASA dokumentációja szerint nem integer 8 vagy 16 bitesek, hanem – amit a fájl header-jében találtam – a “bitpix=-32” leírás szerint lebegőpontos pixeladatok – vagyis nagyon sok árnyalatot képes tárolni egy adott pixel, nem csak 256-ot vagy 65536-ot. A fits fájlokat az  ESA/ESO/NASA FITS Liberator programmal konvertáltam használható formátumúra.

Olyan objektumot választottam, amit nem kell mozaikolni, vagyis kicsit. És olyan műszert, aminek nagy a látómezeje, vagyis a WFPC2-t, melynek a jellegzetes alakja is beszédes része ennek a demonstrációnak. Az NGC 7009-es planetáris ködre, a Szaturnusz-ködre esett a választásom.

Mit csináltam? Fogtam a nyers fekete-fehér képeket, meggörbéztem őket kicsit, nagyjából olyan színt adtam nekik, ami a jelzett szűrőnek megfelel (minél kisebb hullámhossz, annál kékebb, minél nagyobb, annál vörösebb), majd a színes rétegeket összeadtam, hogy RGB képet kapjak. Ezt kezdtem retusálgatni, ledobtam a kozmikus sugárzás hagyta csíkokat és a csillagok színeit, mert nem nagyon tetszettek. A hiányzó látómezőt copy-paste-tel pótoltam. Ami a végeredmény: az a Szaturnusz-köd egy lehetséges képe. Mondom, eleve nem mesterművet akartam előállítani, csak elkalandoztam kicsit a Hubble nyers adatai között.

Nyers: 375 nm

Nyers: 375 nm

Nyers: 469 nm

Nyers: 469 nm

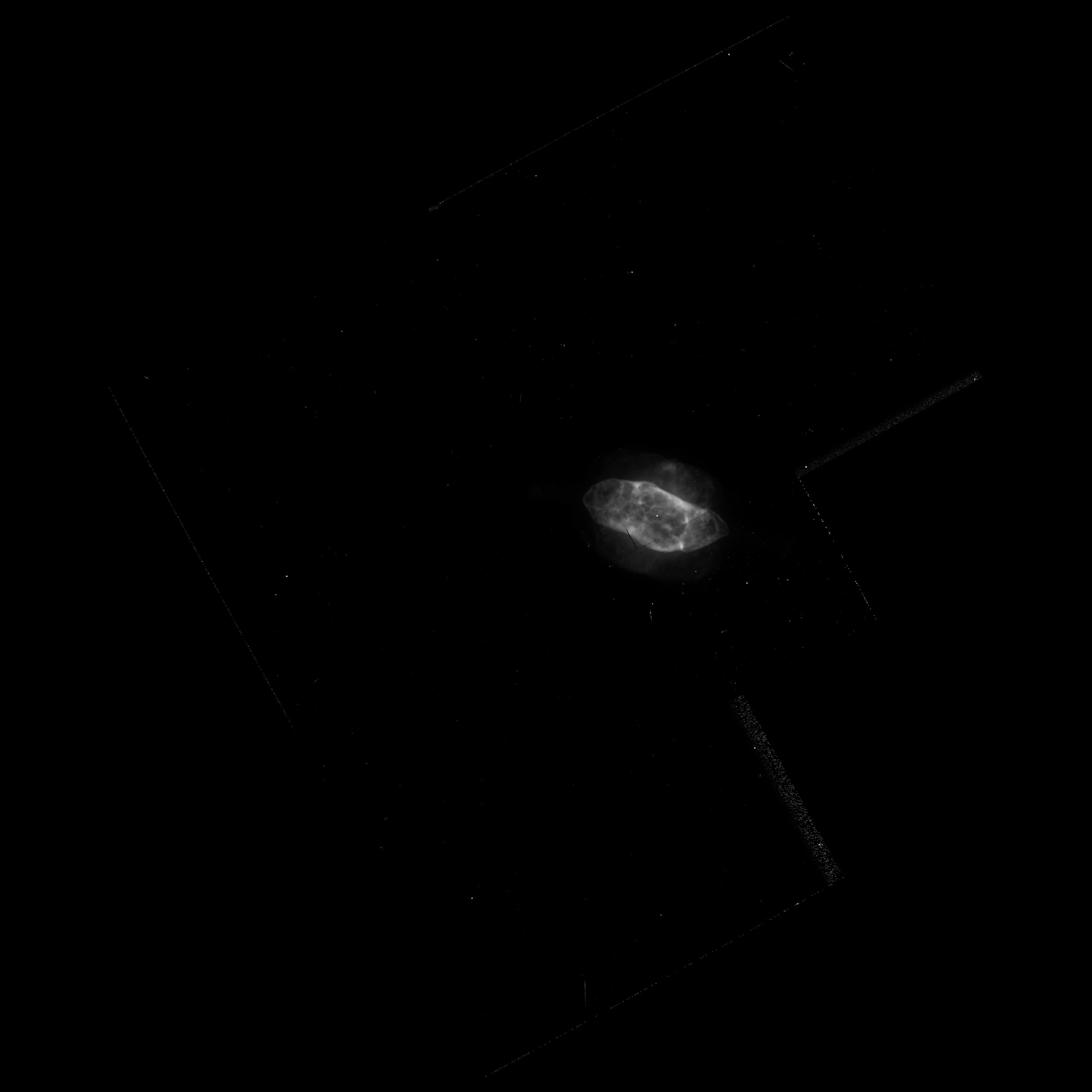

Nyers: 512 nm – zöldben persze hogy nagyon fényes egy planetáris köd

Nyers: 512 nm – zöldben persze hogy nagyon fényes egy planetáris köd

Nyers: 631 nm

Nyers: 631 nm

Nyers: 658 nm

Nyers: 658 nm

Színezett 375 – ez ugye inkább magenta. Ibolya nincs az RGB-modellben…

Színezett 375 – ez ugye inkább magenta. Ibolya nincs az RGB-modellben…

Színezett 469

Színezett 469

Az zöld az zöld

Az zöld az zöld

Ennek egy téglavörös-szerűt adtam

Ennek egy téglavörös-szerűt adtam

Ez mélyvörös 658 nm-en

Ez mélyvörös 658 nm-en

A fennebbiek

A fennebbiek

A 469 nanométert pucoltam le, hogy legyenek fehér csillagaim

A 469 nanométert pucoltam le, hogy legyenek fehér csillagaim

A képek összege

A képek összege

Az összeg + a csillagok

Az összeg + a csillagok

Igazított színek

Igazított színek

Az illesztések összegyógyítva, a hiány pótolva

Az illesztések összegyógyítva, a hiány pótolva

Kozmikus sugárzás kiretusálva – a stackalés is segített volna…

Kozmikus sugárzás kiretusálva – a stackalés is segített volna…

Csak a csillagok: fekete-fehér lesz

Csak a csillagok: fekete-fehér lesz

Csak az objektum: színes lesz

Csak az objektum: színes lesz

A csillagok és az objektum

A csillagok és az objektum

A kiválasztott terület

A kiválasztott terület

Mondjuk a végső kép

Mondjuk a végső kép

Hubble-nyersanyag általam előhívva

Hubble-nyersanyag általam előhívva

Az előadásom szédülés-nem-okozó ppt-ben készítettem. Mivel nagy és a robotok harapnak a linkekre, legyen kicsit cselesebb a letöltése. A címsorba másold be azt, hogy //csillagtura.ro/wp-content/uploads/2014/10/ majd azt, hogy az_egbolttol_a_monitorig_20141027.ppt és enter.
